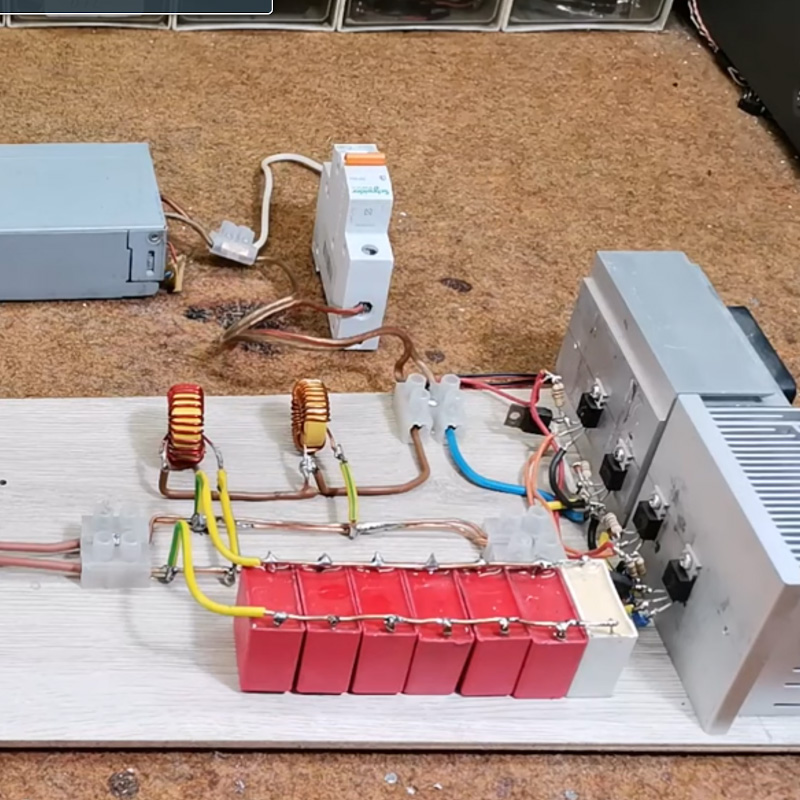

ساخت کوره القایی با پاور کامپیوتر

درست کردن کوره القایی با پاور

مقدمه

کوره‌ های القایی یکی از مهم‌ترین ابزارها برای ذوب و عملیات حرارتی فلزات هستند. این کوره‌ها به دلیل راندمان بالا، سرعت زیاد در رسیدن به دمای ذوب و کنترل بهتر فرآیند نسبت به کوره‌های سنتی، جایگاه ویژه‌ای در صنعت و حتی کارگاه‌های کوچک پیدا کرده‌اند. یکی از روش‌های خلاقانه برای ساخت یک کوره القایی کوچک و کاربردی، استفاده از پاور کامپیوتر (Computer Power Supply) به عنوان منبع تغذیه است. این روش علاوه بر کاهش هزینه‌ها، امکان استفاده از تجهیزات در دسترس را فراهم می‌کند و برای پروژه‌های آموزشی و کارگاهی بسیار جذاب است.

چرا پاور کامپیوتر گزینه‌ای مناسب است؟

پاورهای کامپیوتر یا همان ATX Power Supply در اصل برای تغذیه قطعات رایانه طراحی شده‌اند، اما ویژگی‌های خاص آن‌ها باعث می‌شود برای پروژه‌های الکترونیکی مانند کوره القایی نیز مناسب باشند.

• خروجی پایدار ۱۲ ولت با توان جریان بالا (۲۰ تا ۴۰ آمپر)

• محافظت داخلی در برابر اتصال کوتاه و اضافه بار

• دسترسی آسان و قیمت پایین به‌ویژه مدل‌های دست دوم

• قابلیت کار مداوم در صورت رعایت محدوده توان مجاز

این ویژگی‌ها باعث می‌شود بتوانیم یک منبع تغذیه مطمئن و ارزان برای کوره القایی در اختیار داشته باشیم.

اجزای اصلی کوره القایی با پاور کامپیوتر

برای ساخت یک کوره القایی پایدار و ایمن با پاور کامپیوتر، اجزای زیر مورد نیاز است:

۱. پاور کامپیوتر (ATX PSU): خروجی ۱۲ ولت با جریان بالا.
۲. مدار اینورتر فرکانس بالا: شامل MOSFET یا IGBT، خازن‌های رزونانس و مدار درایور.
۳. سیم‌پیچ القایی: معمولاً ۶ تا ۸ دور لوله مسی توخالی برای خنک‌کاری با آب.
۴. بوته نسوز (Crucible): ظرفی مقاوم در برابر حرارت بالا (سرامیک یا گرافیت).
۵. سیستم خنک‌کاری: پمپ آب کوچک، شیلنگ و رادیاتور برای جلوگیری از داغ‌شدن بیش از حد قطعات.
۶. شاسی و عایق‌بندی: برای نصب ایمن اجزا و جلوگیری از اتصال ناخواسته.

مراحل ساخت کوره القایی با پاور کامپیوتر

۱. آماده‌سازی پاور کامپیوتر

ابتدا باید پاور را آماده کنیم. خروجی ۱۲ ولت (سیم‌های زرد) و ارت (سیم‌های مشکی) انتخاب می‌شوند. برای تحمل جریان بالا، چند رشته سیم زرد و مشکی به صورت موازی به هم متصل می‌شوند. در برخی موارد نیاز است پاور اصلاح شود تا بتواند جریان بیشتری در خروجی ۱۲ ولت ارائه دهد.

۲. طراحی و ساخت مدار اینورتر

مدار اینورتر وظیفه تبدیل ولتاژ DC به جریان AC با فرکانس بالا را دارد. برای این کار معمولاً از توپولوژی نیم‌پل (Half-Bridge) یا تمام‌پل (Full-Bridge) استفاده می‌شود. ترانزیستورهایی مانند IRFP260 یا IRF3205 به دلیل تحمل جریان بالا مناسب هستند. خازن‌های پلی‌پروپیلن با ظرفیت چند میکروفاراد به‌عنوان خازن رزونانس انتخاب می‌شوند.

۳. ساخت سیم‌ پیچ القایی

سیم‌پیچ قلب کوره القایی است. برای این پروژه ۶ تا ۸ دور لوله مسی با قطر ۶ میلی‌متر توصیه می‌شود. لوله‌ها باید به‌طور یکنواخت پیچیده شوند و فاصله بین دورها ثابت باشد. از داخل لوله باید آب خنک عبور کند تا دمای سیم‌پیچ کنترل شود.

۴. انتخاب و نصب بوته نسوز

بوته‌ها معمولاً از جنس گرافیت یا سرامیک ساخته می‌شوند. گرافیت هدایت حرارتی بالاتری دارد و دما را سریع‌تر منتقل می‌کند، اما در برابر اکسیداسیون حساس است. بوته سرامیکی مقاوم‌تر است، اما انتقال حرارت آن کندتر خواهد بود.

۵. سیستم خنک‌ کاری

پمپ آب کوچک آکواریومی یا صنعتی برای گردش آب کافی است. آب باید از طریق کویل مسی و هیت‌سینک ترانزیستورها عبور کرده و سپس به مخزن یا رادیاتور بازگردد. در صورت عدم خنک‌کاری، قطعات در عرض چند ثانیه می‌سوزند.

۶. تست و راه‌ اندازی

در مرحله تست باید ابتدا از فلزات کوچک و با نقطه ذوب پایین (مثل آلومینیوم یا لحیم) استفاده کرد. سپس با اطمینان از عملکرد مدار، توان ورودی افزایش داده می‌شود تا بتوان فلزات سنگین‌تر را نیز ذوب کرد.

کاربرد های عملی کوره القایی با پاور کامپیوتر

• ذوب فلزات گران‌بها: طلا، نقره و پلاتین در مقیاس کوچک.

• ریخته‌گری قطعات کوچک: آلومینیوم و برنز در کارگاه‌های آموزشی.

• عملیات حرارتی فلزات: سختکاری و آنیلینگ روی قطعات فولادی کوچک.

• آزمایش‌های دانشگاهی: برای آموزش اصول القای الکترومغناطیسی.

• پروژه‌های کارگاهی: جایگزین ارزان برای تجهیزات صنعتی در پروژه‌های کم‌هزینه.

مشکلات رایج و راه‌حل‌ها

۱. کمبود توان برای ذوب فلزات سنگین‌تر
راه‌حل: استفاده از پاور با جریان بالاتر یا اتصال چند پاور به‌صورت موازی.

۲. داغ‌شدن بیش از حد MOSFETها
راه‌حل: استفاده از هیت‌سینک بزرگ‌تر و جریان آب خنک‌کننده.

۳. ذوب نشدن فلز با وجود روشن بودن مدار
راه‌حل: تنظیم مجدد تعداد دور سیم‌پیچ و استفاده از خازن‌های مناسب برای رسیدن به رزونانس.

۴. قطع شدن پاور در هنگام کار
راه‌حل: اطمینان از اینکه جریان کوره کمتر از ظرفیت پاور باشد، زیرا مدارهای حفاظتی پاور در صورت اضافه بار آن را خاموش می‌کنند.



نکات ایمنی

• همیشه از عینک ایمنی و دستکش نسوز استفاده کنید.

• کوره را در محیط با تهویه مناسب به کار ببرید.

• هیچ‌گاه مدار را بدون فعال بودن خنک‌کاری روشن نکنید.

• پاور کامپیوتر را در محدوده توان ایمن استفاده کنید تا دچار آسیب نشود.

• قبل از تغییر مدار یا دستکاری، خازن‌ها را تخلیه کنید تا از شوک الکتریکی جلوگیری شود.



آینده کوره‌های القایی کوچک

با پیشرفت نیمه‌هادی‌های قدرت و کاهش قیمت آن‌ها، ساخت کوره‌های القایی کوچک و مقرون‌به‌صرفه بسیار آسان‌تر خواهد شد. احتمالاً در آینده مدل‌های هوشمند با کنترل دیجیتال دما، استفاده از منابع تغذیه قابل حمل مانند پاوربانک‌های صنعتی و طراحی‌های جمع‌وجورتر به‌طور گسترده در دسترس قرار خواهند گرفت.



سوالات متداول (FAQ)

۱. آیا می‌توان از هر پاور کامپیوتر برای این پروژه استفاده کرد؟
خیر. تنها پاورهایی که جریان کافی در خروجی ۱۲ ولت ارائه می‌دهند (حداقل ۲۰ آمپر) مناسب هستند.

۲. آیا امکان ذوب فولاد وجود دارد؟
ذوب کامل فولاد با پاورهای ضعیف دشوار است، اما عملیات حرارتی یا ذوب فلزات با نقطه ذوب پایین‌تر مانند آلومینیوم یا مس به‌راحتی امکان‌پذیر است.

۳. آیا نیاز به خنک‌کاری آب وجود دارد؟
بله. حتی در توان‌های پایین نیز جریان بالا باعث داغ‌شدن سریع سیم‌پیچ و ترانزیستورها می‌شود.

۴. آیا می‌توان چند پاور کامپیوتر را با هم موازی کرد؟
بله، در صورت هماهنگ‌سازی می‌توان چند پاور را موازی کرد تا توان بیشتری تأمین کنند.

۵. هزینه ساخت چنین کوره‌ای چقدر است؟
بسته به استفاده از پاور دست دوم و قطعات مدار، هزینه نهایی می‌تواند بسیار کمتر از خرید کوره‌های آماده صنعتی باشد.
